الطاقة الكهربائية المعيارية للتيار المستمر: كيف يُوسّع التوسع المتوازي خزائن أنظمة تخزين الطاقة دون الحاجة إلى إعادة تصميمها
فازت شركة هندسة ومشتريات وإنشاءات بمشروع تخزين تجاري بسعة 500 كيلوواط/ساعة مع خيار مضاعفتها العام المقبل. أمامها خياران: إما تصميم محول التيار المستمر ليتناسب مع حمل اليوم الثاني وتشغيل معظمه بحمل خفيف لمدة 12 شهرًا، أو تصميمه ليتناسب مع حمل اليوم الأول واستبدال الوحدة لاحقًا، مما يعني إيقاف التشغيل وإعادة التصميم ودفع التكاليف مرتين.
يوفر مصدر طاقة التيار المستمر المعياري مسارًا ثالثًا. قم بتشغيل وحدة واحدة، ثم أضف وحدات إلى نفس الرف مع زيادة الحمل. GreenMore GM-LDC30 و GM-LDC60 يدعم هذا النظام التوسع المتوازي متعدد الوحدات مع مشاركة فعّالة للأحمال وإمكانية الاستبدال أثناء التشغيل عبر واجهة التوسع المتوازي. هذا هو الجزء الثالث من سلسلتنا المكونة من أربعة أجزاء: لماذا تتوسع الأنظمة المتوازية، وكيف تتشارك التيار، وأين تفشل عند سوء التخطيط.
المحول المتكامل عبارة عن وحدة طاقة ثابتة، يتم تحديد حجمها في المصنع. يتميز بسهولة تحديد مواصفاته، ويمكن أن يكون فعالاً من حيث التكلفة عند نقطة سعة واحدة. تظهر حدوده عند التوسع أو حدوث عطل. يتطلب التوسع بما يتجاوز قدرته وحدة جديدة. يؤدي حدوث عطل إلى إيقاف تشغيل الوحدة بالكامل، وعادةً ما تتطلب الصيانة إيقاف التشغيل.
| الأبعاد | إمداد متجانس | نظام معياري متوازي |
|---|---|---|
| تحديد المقاسات من اليوم الأول | سعر ثابت، يتم دفع كامل السعة مقدماً | تم تشغيل وحدة واحدة، وتمت إضافة الرفوف لاحقًا |
| التوسع | استبدل أو أضف وحدة مستقلة كاملة | أضف المزيد من الوحدات بقدرة 30/60 كيلوواط |
| الاستجابة لعطل واحد | إجمالي الإنتاج المفقود | تتحمل الوحدات المتبقية العبء |
| صيانة | غالباً ما يكون الإغلاق المجدول مطلوباً | قم بالتبديل السريع أثناء تشغيل النظام عبر الإنترنت |
| ملف الإنفاق الرأسمالي | كل شيء مقدما | مُنظَّمة على مراحل، ومتوافقة مع مراحل المشروع |
تتميز الأجهزة المعيارية بزيادة طفيفة في التكلفة لكل كيلوواط، لأن كل وحدة مزودة بنظام تحكم وهيكل خاص بها. ويتم استرداد هذه الزيادة من خلال الاستثمار التدريجي وتوفير خدمات الصيانة. بالنسبة لشركات الهندسة والمشتريات والإنشاءات ومكامل الأنظمة الذين يقومون ببناء الخزائن على مراحل، فإن هذا الخيار التجاري يصب عادةً في مصلحة الوحدات المعيارية. هل أنت جديد في عالم الوحدات المعيارية؟ ابدأ بـ دليل اختيار وحدة طاقة التيار المستمر.
إن توصيل المحولات بالتوازي لا يقتصر على تثبيتها على نفس ناقل الطاقة. فعندما يكون مصدران منظمان متصلين بالتوازي، فإن حتى فرقًا بسيطًا في نقطة ضبط الخرج أو اختلاف مقاومة الكابلات يدفع التيار نحو وحدة واحدة. مما يؤدي إلى زيادة الحمل على إحدى الوحدات وارتفاع درجة حرارتها بينما تعمل الوحدات الأخرى بشكل خفيف. تُظهر التحليلات المنشورة للمحولات المتوازية أن مطابقة جهود الأطراف ومعاوقات الأسلاك ضرورية لتوزيع متساوٍ للتيار، وأن مطابقة مقاومة الكابلات أمر مستحيل عمليًا في الموقع.arXiv، 2024).
ثلاث طرق للتحكم تتعامل مع هذا الأمر عملياً:
تستخدم وحدات الطاقة المتوازية ذات التيار المستمر من GreenMore تقنية التحكم في مشاركة الحمل لموازنة تيار الخرج بين الوحدات. ويؤدي توازن التيار إلى توازن الإجهاد الحراري، لأن الوحدة الأكثر سخونة تتلف أسرع. وتكمن بنية التحويل الكامنة وراء ذلك، وسبب انخفاض التموج، في الجزء الثاني من السلسلة.

يمثل N عدد الوحدات اللازمة لحمل الحمل، و+1 هي وحدة احتياطية تعمل بالتوازي. تحدد مواصفات ENERGY STAR لأنظمة UPS، المبنية على مصطلحات IEC 62040-3، N+1 كنظام متوازي يتحمل تعطل وحدة واحدة مع استمرار التشغيل العادي؛ IEC 62040-3 يصف في ملاحقه التكوينات المتوازية والاحتياطية المتكررة.
توضح الأرقام السبب. باتباع المنهجية الواردة في الورقة البيضاء لشركة Vertiv/Liebert تحقيق التوازن بين قابلية التوسع والموثوقية في نظام الطاقة الحرج، مدى توافر الوحدة الواحدة هو:
أ = متوسط الوقت بين الأعطال / (متوسط الوقت بين الأعطال + متوسط وقت الإصلاح)
تُعطي القيم التوضيحية لمتوسط الوقت بين الأعطال (MTBF) البالغ 100,000 ساعة ومتوسط وقت الإصلاح (MTTR) البالغ 4 ساعات، قيمة A تساوي 99.996% لكل وحدة، أي ما يُقارب 0.35 ساعة من وقت التوقف المتوقع سنويًا بدون نظام احتياطي. في نظام N+1، يكون الناقل متاحًا إذا كانت جميع الوحدات تعمل أو إذا كانت وحدة واحدة فقط معطلة، لذا بالنسبة لترتيب 3+1:
A(3+1) = R⁴ + 4R³(1 − R)
ينتج عن ذلك ما يقارب 0.3 ثانية من وقت التوقف المتوقع سنوياً. يقارن الجدول بين التكوينات باستخدام نفس المدخلات.
| بنيان | الصيغة (R = توافر الوحدة الواحدة) | وقت التوقف المتوقع سنوياً |
|---|---|---|
| وحدة واحدة | R | ≈ 0.35 ساعة |
| 1+1 | R² + 2R(1 − R) | ≈ 0.05 ثانية |
| 3+1 | R⁴ + 4R³(1 − R) | ≈ 0.30 ثانية |

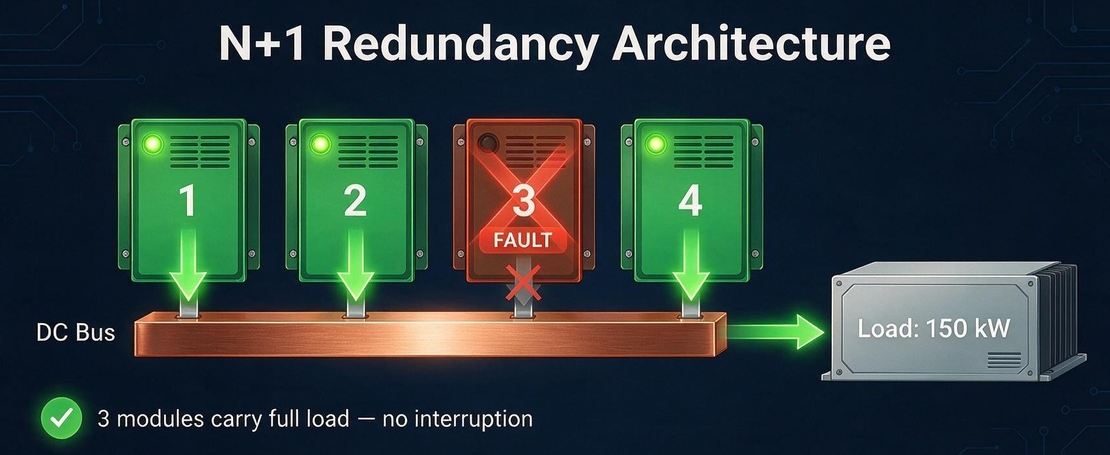

مثال عملي: خزانة بقدرة 150 كيلوواط مبنية بأربع وحدات GM-LDC60 بقدرة 60 كيلوواط لكل منها في وضع 3+1. تحمل كل وحدة عادةً 37.5 كيلوواط. عند تعطل إحداها، تحمل الوحدات الثلاث الأخرى 50 كيلوواط لكل منها، ضمن قدرتها المقدرة، ويستمر الإنتاج.
هناك ملاحظتان أساسيتان لضمان دقة هذا النموذج. يفترض النموذج حدوث أعطال مستقلة، لكن الوحدات التي تشترك في غرفة واحدة، أو نظام تبريد واحد، أو إصدار برنامج ثابت واحد، قد تتعطل معًا. كما يُشير تحليل ليبرت نفسه إلى أنه عند تجاوز 3+1 وحدات، تتضاءل الفائدة مع ازدياد التعقيد وتدخلات الصيانة؛ لذا يُنصح باختيار وحدات بحجم يسمح بتحميل الحمل المتوقع على ثلاث وحدات كحد أقصى. يتوافق هذا المبدأ مع معهد Uptime، المستوى الثالث، حيث يمكن إزالة كل مكون من مكونات القدرة للعمل المخطط له دون أي تأثير.
تخيّل ليلة شتوية: يصل إنذارٌ يُفيد بوجود عطل في وحدة تيار مستمر داخل خزانة خارجية. في حالة وجود مصدر طاقة متكامل، تتضمن الخطوات التالية: فترة صيانة، تنسيق نظام إدارة الطاقة للحفاظ على استقرار جانب البطارية، وصول شاحنة الصيانة، وإيقاف التشغيل قبل أن يلمس أي شخص أي قطعة من المعدات.
في الوحدات المتوازية القابلة للاستبدال أثناء التشغيل، يقوم الفني بسحب الوحدة المعطلة وإدخال وحدة احتياطية بينما تستمر الوحدات الأخرى في تزويد الحمل. يُبلغ رابط RS485 عن حالة الفتحة ويتعرف على الوحدة البديلة تلقائيًا. تتم تحديثات البرامج الثابتة وصيانة المروحة بنفس الطريقة. بالنسبة للمُكاملين الذين يقومون بنشر خزائن ESS المبردة بالهواءهذا هو الفرق بين زيارة خلال النهار وانقطاع الخدمة الذي تم إخطار العميل به.
لا يضمن التبديل السريع وجود جميع المكونات زائدة عن الحاجة. تشير ورقة ليبرت بوضوح إلى أن بنك البطاريات المشترك أو وحدة التحكم المركزية في النظام يظلان نقطة ضعف واحدة في البنية المعيارية. يوفر التكرار على مستوى الوحدة حماية ضد الأعطال التي قد تحدث على مستوى الوحدة.
يتم تحديد الحجم العملي وفقًا للحمل على مراحل الوحدات:
حدد حجم ناقل الرف، وتوزيع التيار المستمر، ومفاتيح التبديل وفقًا للتكوين النهائي منذ اليوم الأول، حتى لو بقيت الفتحات فارغة. وينطبق المنطق نفسه على الخزائن المبردة بالسوائل والمشاريع المعبأة في حاويات: فإضافة الوحدات لاحقًا أمرٌ رخيص، بينما إضافة مفاتيح التبديل ليس كذلك.
انتبه لثلاثة فخاخ. أولاً، التيار الدائري بين الوحدات ذات نقاط الضبط غير المتطابقة؛ تحقق من نقاط الضبط قبل التوازي. ثانيًا، عدم تناسق الأسلاكحيث ترى إحدى الوحدات مقاومة ناقل أقل وتستهلك تيارًا أكبر؛ استخدم أطوال كابلات متساوية وناقلًا متناظرًا. ثالثًا، نقاط فردية مشتركةوحدة تحكم واحدة، أو كابل اتصال واحد، أو مجموعة مراوح واحدة. لا يُعدّ تكرار الوحدات النمطية بمثابة تحمل النظام للأعطال.
عند تعطل وحدة ما، يتم تفصيل سلسلة OVP وOCP وSCP وOTP التي تعزلها في الجزء الرابع من السلسلة.
يُحوّل التوسع المتوازي نظام الطاقة بالتيار المستمر من عملية شراء ثابتة إلى خطة سعة: تشغيل وحدة واحدة اليوم، وتركيب وحدات متعددة العام المقبل، مع دمج خاصية مشاركة الأحمال وحماية N+1. تعمل GreenMore في مجال الطاقة الشمسية وتخزين الطاقة منذ عام 2017، ويُقدّم مهندسونا خبرة تزيد عن 10 سنوات في مجال إلكترونيات الطاقة لتصميم الخزائن والحاويات. يتمتع كل من GM-LDC30 وGM-LDC60 بضمان لمدة 3 سنوات، وهما جاهزان للتكوينات المتوازية.
هل تخطط لنظام تيار مستمر قابل للتطوير لمشروع خزانة قادم؟ تواصل مع فريق GreenMore مع تحديد ملف تعريف الحمل الخاص بك والجدول الزمني للتوسع، سنقوم بتحديد حجم السلسلة.
يساعد بيتر مهندسي تكامل الأنظمة في تخطيط سلاسل التيار المستمر المتوازية وبناء الخزائن على مراحل. ويتحقق من طريقة مشاركة التيار، ومستوى التكرار، ونقاط التوزيع المشتركة قبل اعتماد التكوين، ويعمل مع الفريق الهندسي للتأكد من أن قضبان التوصيل، وشبكات التوزيع، ومفاتيح التبديل مصممة وفقًا للتصميم النهائي منذ البداية، بحيث يمكن إضافة سعة دون الحاجة إلى إعادة تصميم.
