مشروع بلاط السقف الشمسي في نتانيا: 407 بلاطة، سقف متكامل واحد

October 08, 2026
L
لوقا
مدير منتجات، جرين مور · مواد بناء كهروضوئية

تبدأ معظم مشاريع تركيب الألواح الشمسية على الأسطح بنفس السؤال: هل يمكنك توليد الطاقة دون تحويل المبنى إلى محطة توليد كهرباء؟ تتناول دراسة الحالة هذه مشروعًا حقيقيًا. مشروع الخلايا الكهروضوئية المدمجة في المباني في نتانيا، إسرائيل، حيث تم استبدال سقف قديم بـ 407 بلاطة شمسية منحنية وبدأت في إنتاج الكهرباء في عملية بناء واحدة - بدون رفوف، ولا حفر، ولا طبقة عازلة للماء منفصلة.

تستند هذه الأرقام إلى المراقبة المباشرة للنظام، وليست تقديرات مختبرية. سأشارككم ما نجح، وما كان صعباً، ولماذا اختار المالك البلاطات المنحنية بدلاً من الألواح المسطحة رغم أن الألواح المسطحة تعد بقدرة كهربائية أعلى لكل وحدة.

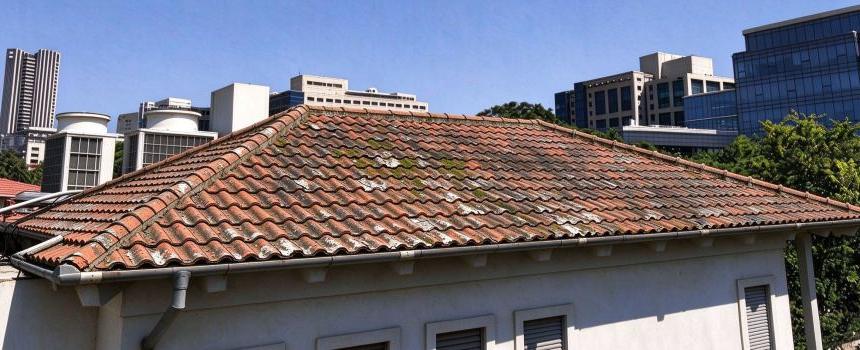

The Netanya residential roof before BIPV renewal, showing faded and broken traditional clay tiles on a four-aspect roof with visible wear and weathering damage

السقف الحالي قبل تجديد نظام الخلايا الكهروضوئية المدمجة في المباني. بلاط باهت ومكسور على سقف سكني ذي أربعة جوانب وصل إلى نهاية عمره الافتراضي.

لماذا كان المالك يبحث عن بديل

يقع المنزل في نتانيا، وهي مدينة ساحلية شمال تل أبيب. كانت بلاطات السقف الأصلية باهتة ومتشققة، وكان من الضروري تجديدها، وهي عملية تتراوح تكلفتها عادةً بين 20,000 و30,000 دولار في المنطقة. في الوقت نفسه، أراد المالك البدء في توليد الطاقة الشمسية.

ظهرت ثلاث مشكلات في المناقشات الأولية:

  • ستؤدي الألواح المثبتة على الرفوف إلى إتلاف السقف. يتم حفر الألواح التقليدية عبر هيكل السقف، مما يزيد من خطر التسرب ويتعارض مع الطراز المتوسطي للمبنى.
  • تختلف أعمار الألواح والبلاطات باختلاف التوقيت. تتلف بلاطات السقف قبل الألواح بفترة طويلة. وتجديد السقف لاحقًا يعني إزالة الألواح أولًا، ما يُضيف تكلفة إضافية وجهدًا إضافيًا ووقتًا ضائعًا.
  • نادراً ما تجتمع الأناقة والقوة النظيفة معاً. أصحاب المنازل الذين يهتمون بمظهر منازلهم الخارجي لن يقبلوا ببساطة الرفوف المعدنية والألواح المكشوفة على أسطح المنازل السكنية.

كانت المهمة واضحة: طاقة نظيفة دون التضحية بتصميم السقف أو مظهره أو عزله المائي. وهذا ما استبعد الألواح التقليدية منذ البداية.

نطاق المشروع ومؤشرات النجاح

قبل اختيار أي منتج، قمنا بتحديد حدود العمل والأرقام التي ستعتبر نجاحاً.

غرضالتفاصيل
إجمالي مساحة السطحتبلغ مساحتها حوالي 140 مترًا مربعًا، منها 126.4 مترًا مربعًا من البلاط القابل للاستخدام
تصميم السقفأربعة اتجاهات (شمال / شرق / غرب / جنوب)، ميل طفيف حوالي 8 درجات
نموذج التوصيلتسليم مفتاح - بلاط، تجهيزات، محول طاقة من المستوى الأول، تخزين البطاريات، تثبيت
مقاولمقاول واحد، من البداية إلى النهاية. لا حاجة لعمليات شراء منفصلة للمالك.

تم تعريف النجاح بثلاثة أهداف قابلة للقياس:

  • 407 بلاطة — تم الانتهاء من تركيب البلاط بالكامل في جميع الجوانب الأربعة.
  • 28,490 كيلوواط ساعة سنوياً — تم تحقيق هدف العائد السنوي.
  • السقف الأصلي لم يمس — تجديد كامل للسقف بدون هدم.

كان لا بد من استيفاء الشروط الثلاثة جميعها معًا. لن يُحتسب تحقيق هدف الإنتاجية مع وجود سقف متضرر. كما لن يُحتسب أيضًا سقف يبدو مثاليًا ولكنه ذو إنتاجية منخفضة.

الحل: بلاطات شمسية ثلاثية الأقواس

اخترنا غرينمور بلاط شمسي ثلاثي الأقواس لهذا المشروع. ثلاثة أسباب دفعت إلى هذا الاختيار:

  • البلاط هو السقف. لا حاجة إلى رفوف أو حفر. يتم تركيب البلاط تمامًا مثل بلاط الأسقف العادي، صفًا تلو الآخر من حافة السقف إلى الأعلى. ويتولى تركيب البلاط مهمة الانتقال بين قمة السقف وحافة السقف.
  • يتناسب التصميم المنحني مع الطراز المتوسطي. يبدو شكل الأقواس الثلاثة كسقف تقليدي من جميع الجوانب الأربعة، بدلاً من كونه شبكة من الألواح المسطحة المثبتة في الأعلى.
  • عزل مائي متكامل. تُصبح البلاطة الشمسية نفسها طبقةً جديدةً مقاومةً للماء. يُمكن استبدال البلاطة الواحدة، كما يُحافظ الجزء الخلفي المُهوى على برودة الخلايا.

تكوين النظام

407 بلاط ذو أقواس ثلاثية · 126.4 متر مربع تغطية واسعة · عاكس من المستوى الأول · تخزين البطاريات · جاهز للتشغيل على الشبكة أو خارجها

لقد درسنا استخدام البلاطات المسطحة المزودة بمُحسِّنات. تُعطي البلاطات المسطحة طاقةً أكبر لكل وحدة، لكن مظهرها المُقسَّم وطبقة العزل المائي المنفصلة لم يُلبِّيا المتطلبات. بعد التقييم، اعتمدنا خيار البلاطات المنحنية المُدمجة. كان المظهر والعزل المائي من أهم القيود، وتم تحسين الأداء ضمن هذه القيود.

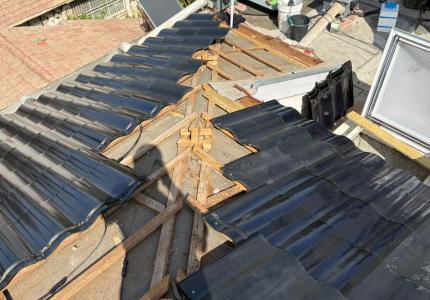

Aerial view of the roof during BIPV installation showing curved solar tiles partially laid on wooden battens with exposed roof structure and construction materials

أعمال البناء جارية. يتم تركيب بلاطات الطاقة الشمسية المنحنية على السطح ذي الجوانب الأربعة، صفًا تلو الآخر من حافة السقف إلى الأعلى.

Close-up of wooden fixing battens installed on the roof deck with triple-arch solar tile sections being positioned, electrical wiring visible between rows

تفاصيل تثبيت العوارض الخشبية ووضع البلاط. تم الحفاظ على هيكل السقف الحالي سليماً أسفل بلاط الطاقة الشمسية الجديد.

الجدول الزمني للبناء

تم تنفيذ المشروع على ست مراحل، وقام بتنفيذه فريق واحد من مرحلة المسح إلى مرحلة التشغيل:

منصةماذا حدث
1. المسح والتصميمتم قياس السقف، وتم تحديد تخطيط الخيوط لأربعة جوانب.
2. المواد الموجودة في الموقعتم تسليم البلاط والتجهيزات والمحول والبطارية
3. تركيب العوارض الخشبيةتثبيت العوارض الخشبية الموضوعة عبر هيكل السقف الحالي
4. التبليط، 4 جوانبتم وضع 407 بلاطة بشكل مائل، من الشمال إلى الجنوب
5. الوميض والزخرفةأعمال تفصيلية في الوديان والتلال والتقاطعات
6. التشغيلتم اختبار العاكس والبطارية وتوصيل الشبكة

الأجزاء الصعبة وكيف تعاملنا معها

1. تحقيق التوازن في الإنتاج عبر أربعة جوانب

يعني السقف ذو الجوانب الأربعة أن كل جانب يتلقى ضوء الشمس بدرجات متفاوتة. فالجانب الشمالي يحصل على أقل قدر من الضوء، والجانب الجنوبي على أكثرها. وإذا تم توصيل الأسلاك بشكل غير دقيق، فإن أضعف جانب سيؤثر سلبًا على السلسلة بأكملها.

كان الحل يكمن في اختيار أحجام مناسبة للألواح الشمسية، حيث جُمعت الألواح حسب اتجاهها ووُصلت بحيث لا تُعيق الألواح الأضعف وصول الضوء إلى الألواح الأقوى. كما أن زاوية الميل اللطيفة البالغة 8 درجات تُساعد في ذلك أيضًا: فبهذه الزاوية الضحلة، يحصل كل جانب على ضوء متساوٍ نسبيًا طوال اليوم. وقد بلغ متوسط ​​الإنتاج اليومي 74.8 كيلوواط ساعة عبر جميع الجوانب الأربعة.

2. الحفاظ على السقف محكم الإغلاق تمامًا ضد الماء

لا حاجة للحفر أو تركيب الدعامات. تتولى البلاطات المركبة مهمة تغطية نقاط التقاء السقف والحواف، وتصبح بلاطات الطاقة الشمسية نفسها طبقة عازلة للماء. بقي السقف الحالي دون تغيير من الأسفل - لا هدم، ولا تعرض للعوامل الجوية أثناء التركيب. يلبي النظام جميع المتطلبات. EN 14782 متطلبات الألواح المعدنية ذاتية الدعم المستخدمة في أعمال التسقيف.

3. المفاضلة بين البلاط المنحني

تُنتج البلاطات المسطحة طاقةً أكبر لكل وحدة. هذه حقيقة. لكن في هذا السقف، لم يُلبِّ المظهر المُقوَّس ومتطلبات العزل المائي المنفصلة متطلبات المشروع. كانت أولويات المالك واضحة: وحدة خط السقف والعزل المائي في المقام الأول، ثم الطاقة في المقام الثاني. ضمن هذه القيود، حقق استخدام البلاطات المنحنية نتيجةً أفضل بشكل عام.

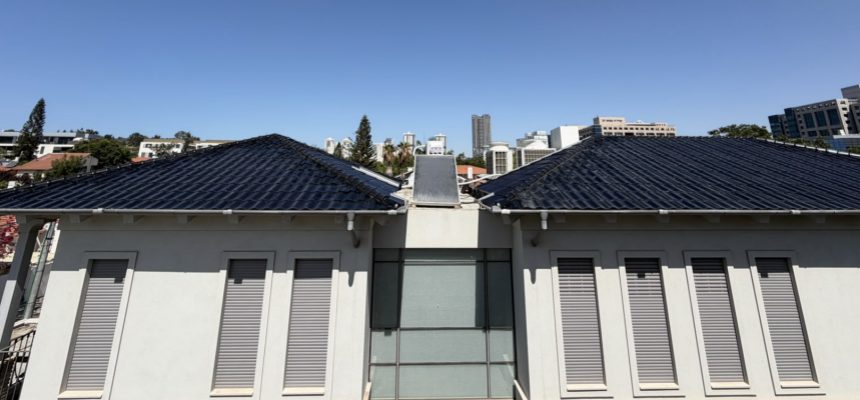

The completed BIPV solar roof on the Netanya house showing 407 triple-arch curved solar tiles fully installed across all four aspects with clean ridge lines and integrated waterproofing

السقف المكتمل بتقنية الخلايا الكهروضوئية المدمجة في المباني. 407 بلاطة شمسية ثلاثية الأقواس تغطي جميع الجوانب الأربعة، مع عزل مائي متكامل وخط سقف سلس.

النتائج: قبل وبعد

قبل

  • بلاط باهت ومكسور - تكلفة تجديد تتراوح بين 20 و30 ألف دولار
  • الطاقة الشمسية ذاتية التوليد صفر
  • قد تتسبب الخيارات المثبتة على الرفوف في تلف السقف

بعد

  • 74.8 كيلوواط ساعة متوسط ​​الإنتاج اليومي
  • 28,490 كيلوواط ساعة العائد السنوي المكافئ
  • 4826 دولارًا توفير سنوي على الفواتير

الاستثمار والعائد

غرضقيمة
إجمالي الاستثمارمشروع جاهز للتسليم بقيمة 60 ألف دولار
فترة الاسترداد الاسميةحوالي 12 سنة (بالطاقة الشمسية فقط)
العائد الفعليحوالي 6 سنوات، بعد خصم تكلفة تجديد السقف التي تتراوح بين 20 و30 ألف دولار والتي كانت ستكون مطلوبة على أي حال.

يتغير معدل استرداد التكاليف بشكل كبير عند احتساب تكلفة تجديد السقف كبند كان المالك سيدفعه على أي حال. تُغطي ألواح الطاقة الشمسية هذه التكلفة بدلاً من زيادتها. هذه هي الجدوى الاقتصادية الحقيقية لاستبدال السقف بألواح الطاقة الشمسية المدمجة في المباني.

System monitoring app screenshot showing the power curve for October 9 2026 with PV power generation in yellow, household load in purple, battery charge discharge in green, and grid interaction in blue across a 24-hour period

بيانات المراقبة المباشرة من 9 أكتوبر 2026. تصل طاقة الخلايا الكهروضوئية (باللون الأصفر) إلى ذروتها عند تجاوز 11 كيلوواط في منتصف النهار، وتقوم البطارية (باللون الأخضر) بتخزين الفائض وتفريغه في المساء لتغطية الحمل المنزلي (باللون الأرجواني).

ما تُظهره المراقبة المباشرة

هذه الأرقام مأخوذة من تطبيق المراقبة الخاص بالنظام، وتم تسجيلها في يوم صافٍ في أوائل شهر أكتوبر:

  • منتصف النهار (12:41): تم توليد 35.30 كيلوواط ساعة حتى الآن في ذلك اليوم. البطارية مشحونة بنسبة 98%، وتغذي الطاقة الشمسية النظام بقدرة 11.43 كيلوواط.
  • ذروة منحنى القدرة: بلغ إجمالي استهلاك الطاقة خلال اليوم 91.46 كيلوواط ساعة - ويمكن أن يتجاوز الاستهلاك في يوم صافٍ 90 كيلوواط ساعة.
  • المساء (20:03): إجمالي الطاقة المولدة: 74.80 كيلوواط ساعة. الطاقة الشمسية صفر، وتفريغ البطارية بمعدل 3.61 كيلوواط لتغطية الحمل البالغ 3.60 كيلوواط. استهلاك الشبكة: 7 واط.

أربعة جوانب بزاوية ميل تبلغ حوالي 8 درجات. يساهم حجم السلسلة والزاوية الضحلة في تقليل الفجوة بين الأسطح، فلا يُشكّل أي جانب منها عائقًا. ويُنتج النظام باستمرار متوسطًا يوميًا قدره 74.8 كيلوواط ساعة، وليس فقط في أفضل أيامه.

البلاط ذو الأقواس الثلاثية مقابل الألواح التقليدية

الأبعادالألواح التقليديةبلاط جرين مور ثلاثي الأقواس
التركيبرفوف معدنية، مثقوبة عبر السقفلا توجد رفوف - موضوعة مثل البلاط العادي
تأثير السقفيؤدي إلى كسر الطبقة المقاومة للماء، مما يزيد من خطر التسرب.البلاط هو الطبقة العازلة للماء - تجديد كامل
مظهرتتعارض الألواح الظاهرة مع المبنىيتناسب الشكل المنحني مع البلاط التقليدي، بدون فواصل.
صيانةتتآكل البلاطات والألواح مع مرور الوقت؛ والتجديد يعني إزالة الألواح.استبدل بلاطة واحدة؛ تبريد خلفي مهوى
العائد الإجماليفترة استرداد اسمية مماثلة، بالإضافة إلى فاتورة منفصلة لتجديد السقفحوالي ست سنوات بعد احتساب تكلفة التجديد.

كلا الخيارين يُولّد الطاقة. الفرق يكمن في المزايا الإضافية: العزل المائي، وتجديد السقف، والحفاظ على مظهر المبنى كمنزل. وكالة الطاقة الدولية برنامج المباني التي تعمل بالطاقة الشمسية (المهمة 66) تشير الملاحظات إلى أن أنظمة الطاقة الشمسية الكهروضوئية المدمجة في المباني تنمو بشكل أسرع في الأسواق التي يكون فيها المظهر والامتثال لقانون البناء مهمين - وهي بالضبط الظروف في هذا المشروع.

ثلاثة أشياء علمنا إياها هذا المشروع

1. اختر الاستراتيجية من العرض التقديمي

في الأسطح متعددة الجوانب ذات الميلان الطفيف، يوفر تغطية كاملة بالبلاط المنحني إضاءة متساوية، مما يضمن إنتاجًا أكثر استقرارًا وكفاءة أعلى. ويُعدّ ميل السطح أول عامل يجب تقييمه في مشاريع كهذه.

2. أدخل تكلفة التجديد في الحسابات

تُغني بلاطات الطاقة الشمسية عن تجديد السقف الذي كان سيكلف ما بين 20 و30 ألف دولار. وبمجرد احتساب هذا المبلغ، تتضح الجدوى الاقتصادية الحقيقية. إن مقارنة بلاطات الطاقة الشمسية بالألواح الشمسية دون احتساب تكلفة التجديد المتجنبة ليست مقارنة عادلة.

3. اسأل أولاً عما يهم المالك أكثر من غيره

عندما يتعلق الأمر بالمظهر والعزل المائي، اختر البلاط المنحني، ثم استعن بخدمة التوصيل المتكاملة (المواد، والبناء، والكهرباء ذات العلامة التجارية) لتسهيل عملية الاختيار. لا ينبغي على المالك التنسيق مع ثلاثة موردين منفصلين.

باختصار: ليس مجرد سقف لتوليد الطاقة، بل حل متكامل يجمع بين المظهر الجميل والعزل المائي والعائد المادي. إذا كان سقف منزلك بحاجة إلى تجديد وتفكر في تركيب ألواح الطاقة الشمسية، فلا داعي لاتخاذ القرارين بشكل منفصل.

L

لوك · مدير منتجات، جرين مور

يعمل لوك في مجال الطاقة الشمسية منذ عام 2017، ويركز على تطوير منتجات أنظمة الطاقة الشمسية المدمجة في المباني وتنفيذ المشاريع. يكتب عن عمليات التركيب الفعلية، والأرقام الحقيقية، والمفاضلات التي تظهر على أسطح المنازل.
