اختر وحدة طاقة تيار مستمر خاطئة، وستكتشف ذلك عادةً بعد ستة أشهر. ستظهر المشكلة على شكل عطل في خزانة الطاقة في أيام الصيف الحارة، أو سلسلة متوازية لا توزع التيار بالتساوي، أو رحلة ميدانية عبر البلاد لاستبدال وحدة لم يكن ينبغي اختيارها بكامل طاقتها. هذا الدليل هو الأول في سلسلة من أربعة أجزاء حول كيفية تحديد مواصفات وحدة تزويد طاقة تيار مستمر صناعية دون تعلم هذه الدروس عمليًا.
يعمل فريق GreenMore في مجال إلكترونيات الطاقة منذ عام 2017، بما في ذلك وحدتي التثبيت على الرف اللتين نتناولهما هنا: 30 كيلو واط GM-LDC30 ووحدة GM-LDC60 بقدرة 60 كيلوواط. فيما يلي الإطار الذي يستخدمه مهندسونا عندما يسأل مهندس أو مقاول تكامل عن وحدة طاقة التيار المستمر المناسبة لخزانة تخزين الطاقة الخاصة بهم.
تتوسط وحدة طاقة التيار المستمر بين جانب البطارية وناقل التيار المستمر ذي الجهد العالي، حيث تقوم بتحويل الطاقة وتنظيمها لضمان استقرار الاتصال بين الجانبين. عند شحن البطارية، يتدفق التيار في اتجاه واحد، وعند تفريغها في الناقل، يتدفق في الاتجاه المعاكس. قد يكون الجزء الأمامي من هذه الوحدة مُقوِّم تيار متردد/مستمر، أو مُحوِّل طاقة، أو مرحلة تحويل أخرى، ولذلك فإن هامش التفاوت الكبير في الطاقة التي يوفرها هذا الجهاز في اتجاه التيار أهم من بنية طاقة أحادية المصدر مُنظَّمة.

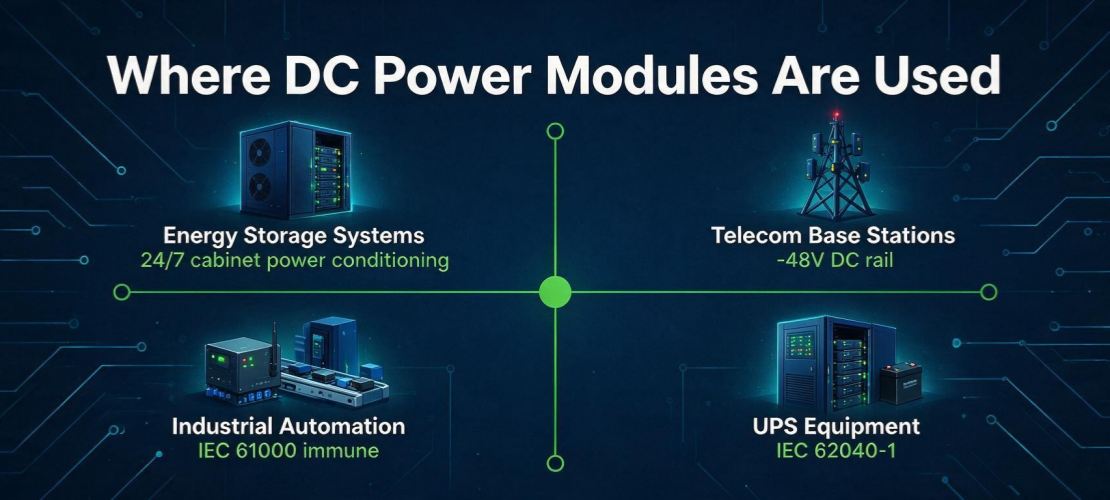

يظهر نفس الوصف الوظيفي في أربعة سياقات:
لماذا تحظى جودة المكونات بهذا القدر من الاهتمام؟ لأن انقطاع التيار الكهربائي هو بداية الأعطال. (معهد وقت التشغيل) تحليل انقطاع التيار الكهربائي السنوي لعام 2025 تشير التقارير إلى أن مشاكل الطاقة لا تزال السبب الأكثر شيوعًا لانقطاعات مراكز البيانات الخطيرة والشديدة، وأن 54% من الانقطاعات الكبيرة تكلف أكثر من 100 ألف دولار. أما فيما يتعلق بتخزين الطاقة، فتشير تحليلات وزارة الطاقة الأمريكية إلى أن أعطال أنظمة تخزين الطاقة بالبطاريات (BESS) الأخيرة باتت ناجمة بشكل أكبر عن أنظمة التحكم وتحويل الطاقة أكثر من كونها ناجمة عن مواد الخلايا، مع ذكر سوء التشغيل وسوء ترميز المحولات ضمن الأسباب. لذا، لا مجال لتوفير بضعة دولارات في مرحلة التحويل.
بيانات المنتج طويلة. وتعتمد معظم قرارات الاختيار على ثمانية معايير. هذه هي الأرقام المنشورة لوحدات GreenMore، وليست تقديرات.
| المعلمة | GM-LDC30 | GM-LDC60 | لماذا يُعد ذلك مهماً؟ |
|---|---|---|---|
| القدرة المقدرة | 30 كيلوواط | 60 كيلوواط | يحدد عدد الوحدات التي تملأ الخزانة |
| جانب التيار المستمر ذو الجهد المنخفض | 200-900 فولت، بحد أقصى 75 أمبير | 200-900 فولت، بحد أقصى 150 أمبير | يجب أن يغطي نطاق جهد البطارية بالكامل، وليس الجهد الاسمي. |
| جانب التيار المستمر عالي الجهد | 300-1000 فولت، بحد أقصى 75 أمبير | 300-1000 فولت، بحد أقصى 150 أمبير | يجب أن يتطابق مع ناقل النظام ونافذة PCS |
| ذروة الكفاءة | 98.0% | 98.6% | يؤدي إلى زيادة الحرارة، وحمل التبريد، وفقدان الطاقة بالكيلوواط ساعة. |
| التبريد / دخول الماء | تبريد هواء ذكي، IP20 | تبريد هواء ذكي، IP20 | يشير تصنيف IP20 إلى التركيب داخل الخزانة، وليس التعرض للعوامل الخارجية. |
| درجة حرارة التشغيل | من -30 إلى +55 درجة مئوية | من -30 إلى +55 درجة مئوية | تحقق من منحنى خفض القدرة بالقرب من الطرف الأعلى |
| ارتفاع | يصل ارتفاعه إلى 3000 متر | يصل ارتفاعه إلى 3000 متر | علاوة على ذلك، تتغير افتراضات العزل الكهربائي والتبريد |
| استهلاك الطاقة في وضع الاستعداد | < 20 واط | < 20 واط | يصبح الأمر مهماً عندما تبقى عشرات الوحدات في حالة خمول |
ثلاثة عناصر أخرى تستحق سطراً لكل منها:
هناك عادتان أساسيتان عند اختيار حجم الوحدة، تُفرّقان بين المشترين الحذرين والمتفائلين. أولاً، تحقق من نقطة التشغيل الفعلية: لا تتحقق قدرة 60 كيلوواط إلا عند تطابق نطاقي الجهد والتيار، لذا اختبر جهد بطاريتك الفعلي عند نهاية الشحن ونهاية التفريغ وفقًا لمنحنى الوحدة. ثانيًا، راعِ تأثير الارتفاع ودرجة الحرارة على القدرة. فالموقع على ارتفاع 3400 متر يقع خارج نطاق قدرة 3000 متر قبل تحميل الوحدة، وقد تتعرض الخزانة في ساحة صحراوية لدرجات حرارة داخلية أعلى بكثير من درجة حرارة الجو المحيط إذا لم يكن تدفق الهواء مُخططًا له بشكل جيد.
إذا كنت تقوم بالتكامل على مستوى الخزانة، فقارن كيف تتناسب الوحدة مع خزانة تخزين الطاقة المبردة بالهواء، أ خزانة خارجية مبردة بالسوائلأو نظام تخزين طاقة معبأ في حاويات بسعة 5 ميغاواط ساعةيجب أن تتوافق قدرة الوحدة على طرد الحرارة مع التصميم الحراري للخزانة.

ثلاثة مواضيع تُوقع المشترين في مشاكل كبيرة، ولكل منها مقال خاص بها في هذه السلسلة.
يُعدّ التحويل عالي التردد هو ما يُتيح كفاءة تزيد عن 98% وانخفاض تموج الخرج في وحدة صغيرة الحجم تُثبّت في رف، ولكن تصميم طوبولوجيا التبديل وتصميم المرشح ينطويان على مفاضلات حقيقية. سنشرحها بالتفصيل في تحويل التيار المستمر عالي التردد وتموج منخفض.
يُتيح التصميم المعياري إمكانية تشغيل وحدات متعددة بالتوازي ضمن نظام واحد، مع إمكانية التوسع مع المشروع. ومع ذلك، فإن قواعد مشاركة التيار الكهربائي والتوصيلات والتكرار ليست تلقائية. توسيع متوازي معياري للطاقة المستمرة يشرح هذا الدليل كيفية تهيئته دون أن تحمل وحدة واحدة الخزانة بأكملها.
تحدد مجموعة الحماية الذكية، بما في ذلك OVP/OCP/SCP/OTP بالإضافة إلى عكس القطبية والارتفاع المفاجئ للتيار ومراقبة العزل، كيفية تصرف الوحدة في حالة حدوث عطل بدلاً من وضعها على طاولة الاختبار. حماية الطاقة المستمرة: شرح الحماية من الجهد الزائد، والتيار الزائد، وقصر الدائرة، وارتفاع درجة الحرارة يشرح بالتفصيل ما ينبغي وما لا ينبغي أن يُتوقع من كل وظيفة القيام به.
أربعة أخطاء مسؤولة عن معظم المشاكل التي نراها.
الشراء بناءً على أعلى كفاءة فقط. نسبة 98.6% المقاسة عند نقطة التشغيل المثلى لا تُعطي صورة دقيقة عن الأداء عند حمل 15% في صباح بارد. اطلب منحنى الكفاءة الكامل وانظر إلى نقطة التشغيل الفعلية لنظامك.
تجاهل نطاقات الجهد. بطارية مصممة بجهد اسمي 800 فولت، يتراوح جهدها بين 600 فولت تقريبًا عند التفريغ الكامل وأكثر من 870 فولت عند الشحن الكامل، وذلك حسب تركيبها الكيميائي وتكوينها. إذا لم يغطِ مُوَزِّن التيار المستمر لديك هذا النطاق الكامل بتيار قابل للاستخدام، فسيصبح جزء من سعة البطارية غير قابل للاستخدام. تأكد من أن كلا الجانبين يغطيان أقصى الجهدين.
التعامل مع السعة المتوازية على أنها خاصية التوصيل والتشغيل. إن إضافة وحدة ثانية إلى الرف لا يضمن توزيعًا متساويًا للتيار. فمقاومة ناقل البيانات، وطول الكابل، وتفاوتات الوحدة، والتكوين، كلها عوامل مؤثرة، ولهذا السبب توجد المقالة المخصصة للتوسعة المتوازية.
تركيب وحدة IP20 في الهواء الطلق أو تخطي عملية خفض التصنيف. IP20 هو تصنيف للخزائن الداخلية. تتطلب الاستخدامات الخارجية خزانة محكمة الإغلاق بشكل صحيح، كما تتطلب المواقع ذات درجات الحرارة العالية أو الارتفاعات العالية تخفيضًا متعمدًا في التصنيف منذ اليوم الأول بدلاً من التعديل اللاحق بعد رحلات مزعجة.
معايير السلامة المشار إليها أعلاه، بما في ذلك IEC 62368-1 فيما يتعلق بسلامة معدات تكنولوجيا المعلومات والاتصالات ومعدات الصوت والفيديو، فإن اللغة المفيدة التي يجب وضعها في مواصفاتك هي: إن السؤال عن المعايير التي تم تصميم الوحدة وفقًا لها يميز بسرعة بين الموردين الجادين وبائعي الكتالوجات.
إذا لم تتطابق فولتية الخزانة أو التركيب الكيميائي للبطارية أو ظروف الموقع بشكل واضح مع الجداول أعلاه، فلا تخمن. اتصل بمهندس من شركة جرين مور مع مخططك ذي الخط الواحد وظروف الموقع، سنساعدك في تحديد حجم GM-LDC30 أو GM-LDC60 للحمل الذي سيحمله فعليًا.
يعمل بيتر مع شركات تكامل الأنظمة ومشتري أنظمة الهندسة والمشتريات والإنشاءات لتحديد حجم وحدتي GM-LDC30 وGM-LDC60 بما يتناسب مع ظروف الخزائن الفعلية. يتحقق من نطاقات الجهد الكهربائي مقابل نطاق جهد البطارية الكامل، ويراجع تخفيض القدرة الكهربائية تبعًا لدرجة الحرارة والارتفاع، ويؤكد تكوين التوازي والحماية قبل تقديم الطلب، لضمان ثبات مواصفات الوحدة بعد التشغيل التجريبي بدلًا من ستة أشهر من الاستخدام.
